匯流排的基本概念

❔ 為什麼要用匯流排

早期電腦外部設備少時大多采原分散連接方式，不易實現隨時增減外部設備。為了更好地解決I/O設備和主機之間連接的靈活性問題，電腦的結構從分散連接發展為匯流排連接。

🔔 知識點：

1️⃣ 匯流排是連接多個部件的資訊傳輸線，是各部件共享的傳輸介質。

2️⃣ 在某一時刻，只允許有一個部件向匯流排發送資訊，而多個部件可以同時從匯流排上接收相同的資訊。如果系統中有多個部件，那它們只能分時地向匯流排發送資訊

匯流排的分類

匯流排的特性及性能指標

匯流排特性

1️⃣ 機械特性：匯流排在機械連接方式上的一些特性（尺寸、形狀、引腳個數、排列順序……）

2️⃣ 電氣特性：匯流排的每一根傳輸線上訊號的傳遞方向和有效的電平範圍

3️⃣ 功能特性：匯流排中每根傳輸線的功能（地址、數據、控制訊號）

4️⃣ 時間特性：訊號與時序的關係

匯流排的性能指標

1️⃣ 匯流排寬度：數據線的根數（bit）

2️⃣ 匯流排頻寬：每秒傳輸最大位元組數(MBps)=匯流排工作頻率×匯流排寬度(bit/s）=匯流排工作頻率×(匯流排寬度/8)（B/s）= 匯流排寬度/匯流排周期(bit/s） = (匯流排寬度/8)/匯流排周期（B/s）

3️⃣ 時鐘同步/非同步：匯流排上數據與時鐘是否同步

4️⃣ 匯流排復用：地址線與數據線復用並在線路上分時傳輸地址訊號和數據訊號，可提高匯流排利用率

5️⃣ 訊號線數：地址匯流排、數據匯流排、控制匯流排的總和

6️⃣ 匯流排控制方式：突發工作、自動配置、仲裁、邏輯、計數

7️⃣ 其他指標：負載能力、電源電壓……

8️⃣ 匯流排周期：一次匯流排操作所需的時間(包括申請階段、定址階段、傳輸階段和結束階段），通常由若干個匯流排時鐘周期構成。

9️⃣ 匯流排的工作頻率：匯流排上各種操作的頻率，為匯流排周期的倒數。若匯流排周期=N個時鐘周期，則匯流排的工作頻率=時鐘頻率/N。實際上指一秒內傳送幾次數據。

1️⃣0️⃣ 匯流排的時鐘周期：即機器的時鐘周期。電腦有一個統一的時鐘，以控制整個電腦的各個部件，匯流排也要受此時鐘的控制。

1️⃣1️⃣ 匯流排的時鐘頻率：即機器的時鐘頻率，為時鐘周期的倒數。若時鐘周期為T，則時鐘頻率為1/T。實際上指一秒內有多少個時鐘周期。

🔔 注意：
1️⃣ 匯流排頻寬是指匯流排本身所能達到的最高傳輸速率。
2️⃣ 在計算實際的有效數據傳輸率時，要用實際傳輸的數據量除以耗時。

匯流排標準

匯流排結構

單匯流排結構

雙匯流排結構

三匯流排結構

匯流排控制

匯流排判優控制

主設備：獲得匯流排控制權的設備。
從設備：被主設備訪問的設備，只能響應從主設備發來的各種匯流排命令。

🌈 鏈式查詢

🌈 計數器定時查詢

🌈 獨立請求方式

匯流排通訊控制

1️⃣ 目的：解決通訊雙方 協調配合問題

2️⃣ 匯流排傳輸周期

🌈 匯流排通訊的四種方式

🌈 同步通訊方式

🌈 非同步通訊方式

1️⃣ 分類

2️⃣ 優缺點

3️⃣ 數據傳輸率

🌈 半同步通訊方式

🌈 分離式通訊

存儲器

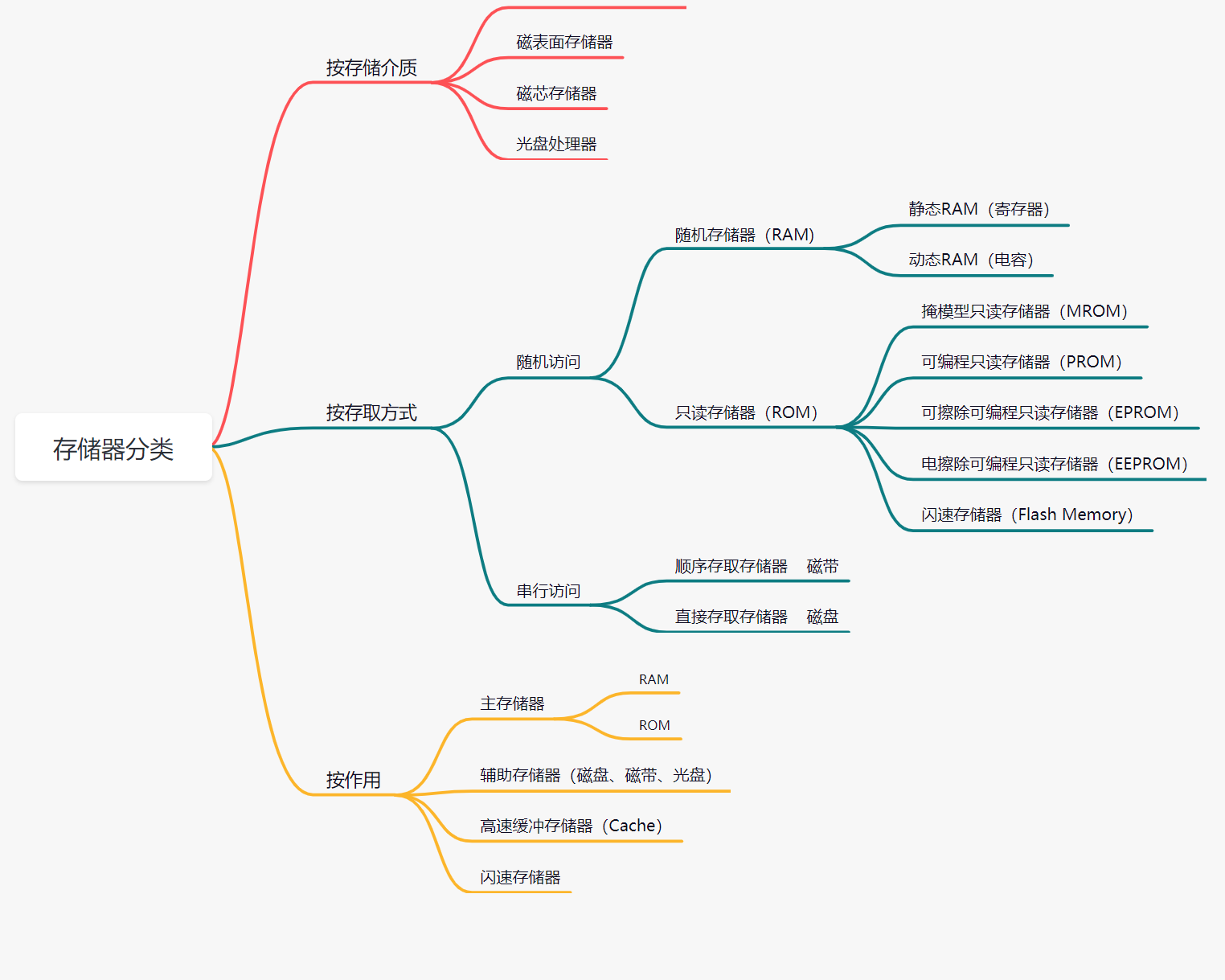

存儲器分類

存儲器的層次結構

存儲器三個主要特性的關係

快取——主存層次和主存——輔存層次

1️⃣ 快取——主存層次主要解決CPU和主存速度不匹配的問題

2️⃣ 主存——輔存主要解決存儲系統的容量問題

3️⃣ 主存——輔存層次發展形成虛擬存儲系統。

主存儲器

概述

主存的基本組成

主存和CPU的聯繫

1️⃣ 驅動器、解碼器和讀寫電路在存儲晶片中

2️⃣ MAR和MDR在CPU晶片中

3️⃣ 存儲晶片和CPU晶片可通過匯流排連接

主存中存儲單元地址的分配

主存的技術指標

1️⃣ 存儲容量：主存存放二進位程式碼的總位數，存儲容量（位）=存儲單元個數*存儲字長，存儲容量（位元組）=存儲單元個數*存儲字長 / 8

2️⃣ 存儲速度

• 存取時間：存儲器的訪問時間=讀出時間+寫入時間
• 存取周期：連續兩次獨立的存儲器操作（讀或寫）所需的 最小間隔時間

3️⃣ 存儲器的頻寬：單位時間記憶體儲器存取的資訊量，每個存儲周期可以訪問的位（位元組）數 / 存儲周期

提高存儲器頻寬的措施

• 縮短存儲周期
• 增加存儲字長
• 增加存儲體

半導體存儲晶片簡介

半導體存儲晶片的基本結構

1️⃣ 地址線：單向輸入，位數與存儲字的個數有關

2️⃣ 數據線：雙向的，位數與讀/寫的數據位數有關

3️⃣ 控制線

• 讀/寫控制線：決定晶片進行讀/寫操作
• 片選線：選擇存儲晶片

半導體存儲晶片的解碼驅動方式

🌈 線選法

1️⃣ 特點：一根字選擇線（字線），直接選中一個存儲單元的各位

2️⃣ 結構簡單，只適於容量不大的存儲晶片

🌈 重合法

1️⃣ 特點：被選單元是由X、Y兩個方向的地址決定的

2️⃣ 適合容量較大的存儲晶片

隨機存取存儲器 ( RAM )

靜態 RAM (SRAM)

基本電路

動態 RAM ( DRAM )

基本電路

動態 RAM 刷新

1️⃣ 多久需要刷新一次：刷新周期一般為 2 ms

2️⃣ 每次刷新多少存儲單元：以行為單位，每次刷新一行存儲單元
————為什麼要使用行列地址：減少選通線的數量

3️⃣ 如何刷新：有硬體支援，讀出一行的資訊後重新寫入，佔用1個讀/寫周期

4️⃣ 在什麼時候刷新：

動態 RAM 和靜態 RAM 的比較

只讀存儲器（ROM）

存儲器與 CPU 的連接

存儲器容量的擴展

位擴展（增加存儲字長）

片選線相同，分配數據線

字擴展（增加存儲字的數量）

數據線相同，設置片選線

字、位同時擴展

數據線和片選線都要重新考慮

例題以及解題步驟

🔔 系統程式區用ROM，用戶程式區用RAM

1️⃣ 寫出對應的二進位地址碼

:two： 確定晶片的數量及類型

由題目知 CPU 數據線8根，則存儲器位數應擴展為8位。再根據題目所給的存儲晶片

系統程式區選擇一片 2 K * 8 位的存儲晶片

用戶程式區選擇兩片 1 K * 4 位的存儲晶片

3️⃣ 分配地址線

4️⃣ 確定片選訊號

RAM 是位拓展，共享片選線，分配數據線

而 ROM 和 RAM 需要考慮片選線的設置

解碼器的 Y4 端可以作為 ROM 的片選線埠

解碼器的 Y5 端和 RAM 的 A10 地址線可以聯合作為 RAM 的片選控制

🔔 有一個默認的原則：不要有任何地址線空著不用！！！

5️⃣ 連接圖

6️⃣ 注意的細節

ROM 要接地

與門都取了非，也就是說輸入的數據都為 0 時，輸出為 1

RAM 的地址線分配，RAM 要連接讀寫控制線 WR

使能端只有輸入訊號為 G1 G2A G2B： 1 0 0 時才工作

真題

該題與上一個題的區別就是 RAM 是字拓展而不是位拓展，所以數據線相同，片選線要配置，用 A12 作為劃分

存儲器的校驗

海明碼

🔔 默認是偶校驗，如果題目要求是奇校驗，那不論是求海明碼還是糾錯，每個運算最後都要多異或一個 1 。

提高訪存速度的措施

• 採用高速器件

• 採用層次結構 Cache - 主存

• 調整主存結構

單體多字系統

普通存儲器：每行為一個存儲單元

🌈 單體多字存儲器

每個存儲單元存儲 m 個字，每個字 w 位，匯流排寬度為 m 個字。一個存取周期內可以讀出 m 個字，也就是 m * w 位的指令或數據，使主存頻寬提高到 m 倍

🔔 缺點：指令和數據在主存內必須是連續存放的，一旦遇到轉移指令，或者操作數不能連續存放，這種方法的效果就不明顯

多體並行系統

• 高位交叉（順序存儲）

  • 存儲體的存儲單元通過地址的高位進行分組，高位地址相同的存儲單元屬於同一個存儲體

  • CPU 有較大概率需要連續訪問同一個存儲體，效率較低

• 低位交叉（交叉存儲）

  • 存儲體的存儲單元通過地址的低位進行分組，低位地址相同的存儲單元屬於同一個存儲體

  • CPU 可以較大概率同時訪問多個存儲體，效率高，屬於流水線方式

  • 可以在不改變每個模組存取周期的前提下，提高存儲器的頻寬

  • 可以並行工作，如匯流排寬度為 mw 時，可以同時取出長度為 mw 的數據。等同於高位交叉存儲方式的 m 個存儲體並行工作

流水線的概念

例題

設有 4 個模組組成的四體存儲器結構，每個體的存儲字長為 32 位，存儲周期為 200 ns。假設數據匯流排寬度為 32 位，匯流排傳輸周期為 50 ns，試求順序存儲和交叉存儲的存儲器頻寬。

解：順序存儲和交叉存儲連續讀出 4 個字的資訊量是 32 * 4 = 128 位。

順序存儲器連續讀出 4 個字的時間是 200 ns * 4 = 800 ns

交叉存儲其連續讀出 4 個字的時間是 200 ns + 50 ns * (4 - 1) = 350 ns

順序存儲器的頻寬是 128 b / 800 ns = 16 * 10 ^ 7 bps

交叉存儲器的頻寬是 128 b / 350 ns = 37 * 10 ^ 7 bps

高速緩衝存儲器

概述

局部性原理

CPU 和主存（DRAM）的速度存在差異，為了避免 CPU 可能存在的「空等」現象

性能分析

1️⃣ 命中：
1.主存塊調入快取
2.主存塊與快取塊建立了對應關係
3.用標記記錄與某快取塊建立了對應關係的主存塊號

2️⃣ 未命中：
1.主存塊未調入快取
2.主存塊與快取塊未建立對應關係

3️⃣ Cache 的命中率：
1.CPU 欲訪問的資訊在 Cache 中的 比率
2.命中率 與 Cache 的 容量 與 塊長 有關

4️⃣ 主存系統的效率
1.效率 e 與 命中率 有關

🌈 例題

Cache 的基本結構

Cache 的讀寫操作

🌈 讀

🌈 寫

Cache 的改進

1️⃣ 單一快取和二級快取

2️⃣ 統一快取和分立快取

Cache – 主存的地址映射

直接映射

1️⃣ 每個快取塊 i 可以和若干個主存塊對應
2️⃣ 每個主存塊 j 只能和一個快取塊對應
3️⃣ i = j mod C （C 是 Cache 塊總數）

全相聯映射

主存中的任一塊可以映射到快取中的任一塊

組相聯映射

某一主存塊 j 按模 Q 映射到 快取 的第 i 組中的任一塊

🔔 n 路組相聯：Cache n 個塊為一組，即 Q = n

1️⃣ 當 n = 1 時，Cache 分成 1 組，相當於全相聯映射

2️⃣ 當 n = Cache 塊行數時，Cache 的每個塊都是一組。相當於直接映射

三種映射方式的總結

替換演算法

例題一

🌈 FIFO：每個組內，就是一個小的隊列，組內整體向上移動一個單位，新元素放下面，彈出最上面的元素

🌈 LRU：每個組中，最不常用的放最上，剛剛用到的（命中）的放最下；遇到新的元素且組滿，則組內整體向上移動一個單位，新元素放最下，彈出最上面的元素

例題二
