ssd系列演算法總結(一）

2021 年 1 月 31 日
AI
目標檢測

目標檢測演算法「one stage 」演算法的一個主要的系列演算法SSD是比較有代表性，比較有研究價值，效果相對較好，在SSD演算法出現之後，後續又有一系列的演算法對SSD針對不同的角度進行改進，不同演算法效果均有了很大的改善，了解SSD系列演算法的特點，有助於理解目標檢測演算法的一些基本的思想。

SSD系列演算法的主要文章（僅整理自己讀過的幾篇論文）：

SSD：Single Shot MultiBox Detector

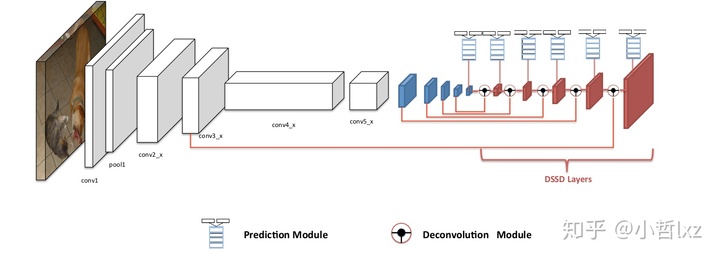

DSSD: Deconvolutional Single Shot Detector

FSSD：Feature Fusion Single Shot Multibox Detector

RefineDet： Single-Shot Refinement Neural Network for Object Detection

RfbNet：Receptive Field Block Net for Accurate and Fast Object Detection

M2Det： A Single-Shot Object Detector based on Multi-Level Feature Pyramid Network

Pelee：Pelee: A Real-Time Object Detection System on Mobile Devices

1、SSD

SSD是ECCV2016的一篇文章，演算法效果比yolo v1效果好了非常多，可以說開創了應用多尺度的特徵圖進行目標檢測的先河，其後幾乎所有的目標檢測演算法（自己了解知識範圍內），均或多或少採用多尺度的思想。

利用多尺度特徵圖提高目標檢測準確率的思想主要來自，淺層特徵圖包含著位置資訊，對於目標定位非常重要;深層的特徵圖包含大量的語義資訊，對影像目標的分類具有重要的意義。

同時，由於深層的特徵圖anchor所對應的目標的區域較大，例如特徵圖縮小為原始尺度的64倍，那麼這個特徵圖每個錨點所對應的原始影像目標尺度為64個像素。因而僅僅採用較高層的特徵圖進行目標檢測，很難檢測出較小的物體，這也是ssd效果優於yolo的一個主要的原因。

先看結構圖：

圖片來自ssd論文原文

演算法採用Vgg16作為基礎特徵提取網路，然後分別利用conv43的特徵圖（下取樣3次，尺度縮小為原始大小的1/8左右）、conv7的特徵圖（在conv4_3基礎上下取樣一次），這一部分是vgg16，，然後再利用逐步下取樣得到的特徵圖，分別進行檢測。

演算法的pytorch源碼：//github.com/amdegroot/ssd.pytorch

ssd演算法的配置：

voc = {
    'num_classes': 21,
    'lr_steps': (80000, 100000, 120000),
    'max_iter': 120000,
    'feature_maps': [38, 19, 10, 5, 3, 1],
    'min_dim': 300,
    'steps': [8, 16, 32, 64, 100, 300],
    'min_sizes': [30, 60, 111, 162, 213, 264],
    'max_sizes': [60, 111, 162, 213, 264, 315],
    'aspect_ratios': [[2], [2, 3], [2, 3], [2, 3], [2], [2]],
    'variance': [0.1, 0.2],
    'clip': True,
    'name': 'VOC',
}

其中feature_maps:所使用用來進行目標檢測的特徵圖尺度

steps: 進行目標檢測的特徵圖乘以step，即可映射回原始位置。

aspectratios: 每層特徵圖的所用的anchor的長寬比。每個aspect_ratio可以產生兩個目標框

Conv4_3: 38 × 38 × 4 = 5776
Conv7: 19 × 19 × 6 = 2166
Conv8_2: 10 × 10 × 6 = 600
Conv9_2: 5 × 5 × 6 = 150
Conv10_2: 3 × 3 × 4 = 36
Conv11_2: 4

那麼最終一共有先驗框8762個。

先驗框的設置：pytorch源碼，layer/function/priorboxes.py文件說明這個過程。

計算思路：以feature map上每個點的中點為中心（offset=0.5），生成一些列同心的prior box（然後中心點的坐標會乘以step，相當於從feature map位置映射回原圖位置），最後會歸一化處理

正方形prior box最小邊長為min_size，最大邊長為

$\sqrt{min *max}$ 轉存失敗重新上傳取消 $\sqrt{min *max}$

每在priorbox設置一個aspect ratio，會生成2個長方形，長寬為：

$\sqrt{apect}*min$ 轉存失敗重新上傳取消 $\sqrt{apect}*min$ 和

$1/\sqrt{apect}*min$ 轉存失敗重新上傳取消 $1/\sqrt{apect}*min$ ,

因而在conv4_3上會有38×38×4個，兩個正方形兩個矩形。

同時在預測階段，依照論文所說預測的時offset，也就是真實的目標框與先驗框的坐標轉換後的值。也就是一個編碼與解碼過程。

先驗框的位置表示為

$d=(d^{cx}, d^{cy}, d^w, d^h)$ 轉存失敗重新上傳取消 $d=(d^{cx}, d^{cy}, d^w, d^h)$

對應的真實邊界框的位置為

$b=(b^{cx}, b^{cy}, b^w, b^h)$ 轉存失敗重新上傳取消 $b=(b^{cx}, b^{cy}, b^w, b^h)$

那麼預測得到的值l實際為：

$l^{cx} = (b^{cx} - d^{cx})/d^w, \space l^{cy} = (b^{cy} - d^{cy})/d^h$ 轉存失敗重新上傳取消 $l^{cx} = (b^{cx} - d^{cx})/d^w, \space l^{cy} = (b^{cy} - d^{cy})/d^h$
