点亮第一个发光二极管实验

• 2022 年 9 月 12 日
• 筆記
• 学习单片机

一、实验环境与实验器材：

　　实验环境：windows系统

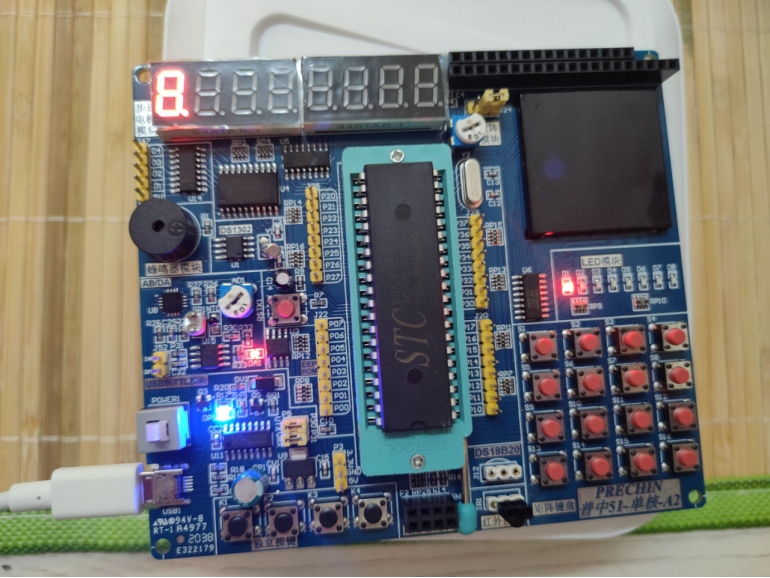

　　实验器材：普中51-单核-A2单片机、笔记本电脑、USB数据线

二、实验内容以及实验步骤：(或记录）

　　第一步:安装好驱动器、keil以及STC-ISP软件后，创建一个工程(FirstPct)，创建一个c文件，输入以下内容：

1 #include "reg52.h"
2 sbit LED1=P2^0;  //P1和P2看机型所取，可以都试一遍。
3 void main()　{
4 　　LED1=0;
5 　　while(1)
6 　　{
7
8 　　}
9 }

　　点击Rebuild键，如果没有报错，则继续。

　　第二步：在Project中选中Option for Target’FirstPct’ 窗口，在output选项中，勾选Create HEX File选项，点击’OK’,然后关掉Option for Target’FirstPct’，再次点击Rebuild键运行，如果没有错误的话，此时会生成一个HEX文件。

　　第三步：打开STC-ISP，根据不同机型(STC89C52RC单片机)进行初始化设置，匹配单片机。比如：

然后打开程序文件，选中FirstPct文件夹中的HEX文件，按照图中步骤进行，结果如图所示:

三、实验存在问题和解决方法：(或实验心得)

存在问题：选择P1口并不能用，LED也没有亮起来。

解决方法：选择P2口，LED就可以亮起来了，从之后的实验开始一直用P2口，也没出现什么问题。
