QT串口助手（二）：参数配置

• 2021 年 1 月 21 日
• 筆記
• Qt, QT应用笔记, 上位机, 串口助手

作者：zzssdd2

E-mail：[email protected]

一、前言

主要实现功能

• 串口参数的配置：波特率、数据位、停止位、校验位
• 本机串口设备的查询与添加显示
• 串口设备的手动更新与打开关闭

涉及的知识点

• 串口类QSerialPort及QSerialPortInfo的使用
• 自定义波特率的实现
• QComboBox下拉列表自适应文本长度显示
• 控件QPushButton、QComboBox的使用

二、功能实现

下面开始逐步讲解以上列举的功能

2.1、串口设备的查询添加

创建一个串口设备信息列表和串口设备号列表，遍历本机可用串口然后添加到列表中，将设备信息列表显示在对应的QComboBox控件中，设备号列表用来后面打开串口设备使用。

/* 遍历可用串口设备 */
QStringList SerialPort_Name;
foreach (const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
{
    SerialPort_Name << info.portName()+':'+info.description();
    serialDevice << info.portName();
}
/* 添加到串口设备显示框 */
ui->SerialNum_Box->addItems(SerialPort_Name);

此时已经将串口设备信息添加到下拉框中了，但是下拉框此时是固定长度，如果串口设备信息比较长则无法显示完全（以省略号展示），那么就需要实现下拉框根据设备信息字符串长度适配功能。原理就是遍历列表中所有设备信息字符串的长度，找处最大值然后将下拉框长度设置到能完全显示最大长度字符串。

/* 获取最长字符串 */
int maxlen = 0;
for (int index = 0; index < ui->SerialNum_Box->count(); index++)
{
    if (ui->SerialNum_Box->itemText(index).length() > maxlen)
    {
        maxlen = ui->SerialNum_Box->itemText(index).length();
    }
}
/*获取字体磅值转换为像素值*/
int fontsize = ui->SerialNum_Box->font().pointSize();//获取字体的磅值
ui->SerialNum_Box->view()->setFixedWidth(fontsize * maxlen * 0.75);//设置像素值

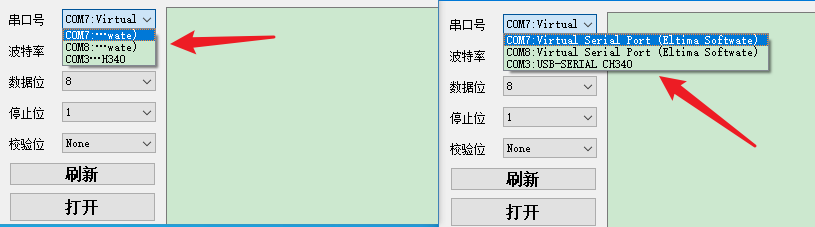

这里涉及到字体磅值与像素值对应关系，因为setFixedWidth函数参数单位是像素。添加该功能后前后对比：

2.2、串口参数的配置

这部分功能实现串口参数的配置，主要有波特率、数据位、停止位、校验位等，根据下拉框选择的参数进行配置。

/* 设置波特率 */
switch (ui->Bandrate_Box->currentIndex())
{
    case 0:
        serial->setBaudRate(QSerialPort::Baud1200,QSerialPort::AllDirections);
        break;
    case 1:
        serial->setBaudRate(QSerialPort::Baud2400,QSerialPort::AllDirections);
        break;
    case 2:
        serial->setBaudRate(QSerialPort::Baud4800,QSerialPort::AllDirections);
        break;
    case 3:
        serial->setBaudRate(QSerialPort::Baud9600,QSerialPort::AllDirections);
        break;
    case 4:
        serial->setBaudRate(QSerialPort::Baud19200,QSerialPort::AllDirections);
        break;
    case 5:
        serial->setBaudRate(QSerialPort::Baud38400,QSerialPort::AllDirections);
        break;
    case 6:
        serial->setBaudRate(QSerialPort::Baud57600,QSerialPort::AllDirections);
        break;
    case 7:
        serial->setBaudRate(QSerialPort::Baud115200,QSerialPort::AllDirections);
        break;
    case 8:
        /*自定义波特率*/
    default:
        break;
}
/* 设置数据位 */
switch (ui->Databit_Box->currentIndex()) {
    case 0:
        serial->setDataBits(QSerialPort::Data5);
        break;
    case 1:
        serial->setDataBits(QSerialPort::Data6);
        break;
    case 2:
        serial->setDataBits(QSerialPort::Data7);
        break;
    case 3:
        serial->setDataBits(QSerialPort::Data8);
        break;
    default:
        break;
}
/* 设置停止位 */
switch (ui->Stopbit_Box->currentIndex()) {
    case 0:
        serial->setStopBits(QSerialPort::OneStop);
        break;
    case 1:
        serial->setStopBits(QSerialPort::OneAndHalfStop);
        break;
    case 2:
        serial->setStopBits(QSerialPort::TwoStop);
        break;
    default:
        break;
}
/* 设置校验位 */
switch (ui->Parity_Box->currentIndex()) {
    case 0:
        serial->setParity(QSerialPort::NoParity);
        break;
    case 1:
        serial->setParity(QSerialPort::EvenParity);
        break;
    case 2:
        serial->setParity(QSerialPort::OddParity);
        break;
    default:
        break;
}
/* 设置流控制 */
serial->setFlowControl(QSerialPort::NoFlowControl);

如果没有BaudRate枚举项则需要设置自定义波特率，实现如下：

qint32 CustomBandrate = ui->Bandrate_Box->currentText().toUInt();
serial->setBaudRate(CustomBandrate, QSerialPort::AllDirections);

如果选择了自定义波特率，则将下拉框设为可编辑，否则设为不能编辑

connect(ui->Bandrate_Box, QOverload<int>::of(&QComboBox::currentIndexChanged),[=](int index){
    if (index == 8) {
        ui->Bandrate_Box->setEditable(true);
        ui->Bandrate_Box->setCurrentText(NULL);
    } else {
        ui->Bandrate_Box->setEditable(false);
    }
});

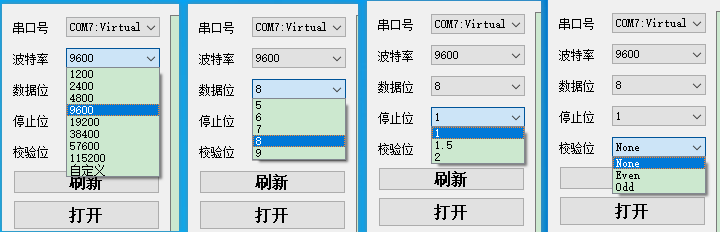

参数配置列表如下：

2.2、串口打开与关闭

串口开关按钮槽函数实现内容

/*
    函   数：on_SerialPortSwitch_Bt_clicked
    描   述：开关串口按键点击槽函数
    输   入：无
    输   出：无
*/
void Widget::on_SerialPortSwitch_Bt_clicked()
{
    if (ui->SerialPortSwitch_Bt->text() == "打开")
    {
        /* 创建串口对象 */
        serial = new QSerialPort(this);
        /* 创建接收数据信号槽 */
        connect(serial, &QSerialPort::readyRead, this, &Widget::SerialPortReadyRead_slot);
        /* 设置串口号 */
        QString dev = serialDevice.at(ui->SerialNum_Box->currentIndex());
        serial->setPortName(dev);
        /* 设置波特率 */
        /* 设置数据位 */
        /* 设置停止位 */
        /* 设置校验位 */
        /* 设置流控制 */
        /* 打开串口 */
        if (serial->open(QIODevice::ReadWrite) != true)
        {
            QMessageBox::critical(this, "提示", "打开失败");
            return;
        }
        /*标记串口已打开*/
        global_struct.isSerialOpen = true;
        /*设置文本*/
        ui->SerialPortSwitch_Bt->setText("关闭");
    }
    else
    {
        /*关闭并删除串口对象*/
        serial->close();
        serial->deleteLater();
        /*标记串口已关闭*/
        global_struct.isSerialOpen = false;
        /*设置文本*/
        ui->SerialPortSwitch_Bt->setText("打开");
    }
}

2.3、串口设备的刷新

串口设备刷新按钮槽函数功能

/*
    函   数：on_ComFlush_BT_clicked
    描   述：串口设备刷新按钮槽函数
    输   入：无
    输   出：无
*/
void Widget::on_ComFlush_BT_clicked()
{
    ui->SerialNum_Box->clear();
    FindSerialPort();
}

/*
    函   数：FindSerialPort
    描   述：查找串口并添加到QComboBox
    输   入：无
    输   出：无
*/
void Widget::FindSerialPort(void)
{
    /* 遍历可用串口并添加到显示框 */
    QStringList SerialPort_Name;
    foreach (const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
    {
        SerialPort_Name << info.portName()+':'+info.description();
        serialDevice << info.portName();
    }
    ui->SerialNum_Box->addItems(SerialPort_Name);
    /*设置下拉框列表宽度*/
    int maxlen = 0;
    for (int index = 0; index < ui->SerialNum_Box->count(); index++)
    {
        if (ui->SerialNum_Box->itemText(index).length() > maxlen)
        {
            maxlen = ui->SerialNum_Box->itemText(index).length();
        }
    }
    int fontsize = ui->SerialNum_Box->font().pointSize();
    ui->SerialNum_Box->view()->setFixedWidth(fontsize * maxlen * 0.75);
}
